Cuplaj de flux vs cuplarea transformatorului: diferențe, aplicații și considerații de proiectare

Răspuns rapid:Cuplajul de flux și cuplarea tradițională a transformatorului transferă energia prin câmpuri magnetice. Diferența cheie este modul în care este controlată calea fluxului magnetic. Cuplajul tradițional al transformatorului utilizează un miez magnetic comun pentru a obține o cuplare puternică, o inductanță de scurgere scăzută și un transfer eficient de curent alternativ. Cuplarea fluxului este o abordare mai largă de proiectare magnetică care permite inginerilor să controleze căile de flux prin structuri plane, goluri de aer, miezuri separate sau aranjamente magnetice specializate. Alegerea corectă depinde de frecvența de funcționare, nivelul de putere, izolarea, dimensiunea fizică, inductanța de scurgere și dacă este necesară cuplarea magnetică controlată.

Recomandări cheie

Cuplajul tradițional al transformatorului utilizează un miez închis comun, realizând de obicei un coeficient de cuplare (k) de 0,95–0,99.

Cuplarea fluxului este un concept mai larg. Poate folosi înfășurări plane, goluri de aer, miezuri separate sau elemente supraconductoare pentru a controla cuplarea magnetică.

Un coeficient de cuplare mai mare nu este întotdeauna mai bun. Transferul de putere fără fir, potrivirea RF și limitarea curentului-defecțiunii pot folosi în mod intenționat un cuplaj inferior sau controlat.

Transformatoarele tradiționale nu transferă curent continuu în starea staționară{0}}prin acțiunea transformatorului. Bias-ul DC poate încă satura nucleul și trebuie gestionat.

Transformatoarele plane, transferul de putere fără fir, circuitele RF și transformatoarele specializate pentru limitarea-curentului-defectelor sunt aplicații comune de cuplare-de flux.

Ce este cuplarea tradițională a transformatorului?

Cuplajul tradițional al transformatorului este cea mai utilizată formă de cuplare magnetică în sistemele electrice și de putere. Se găsește frecvent în:

Transformatoare de putere

Transformatoare de distributie

Transformatoare audio

Componente magnetice industriale

Sisteme de conversie a puterii

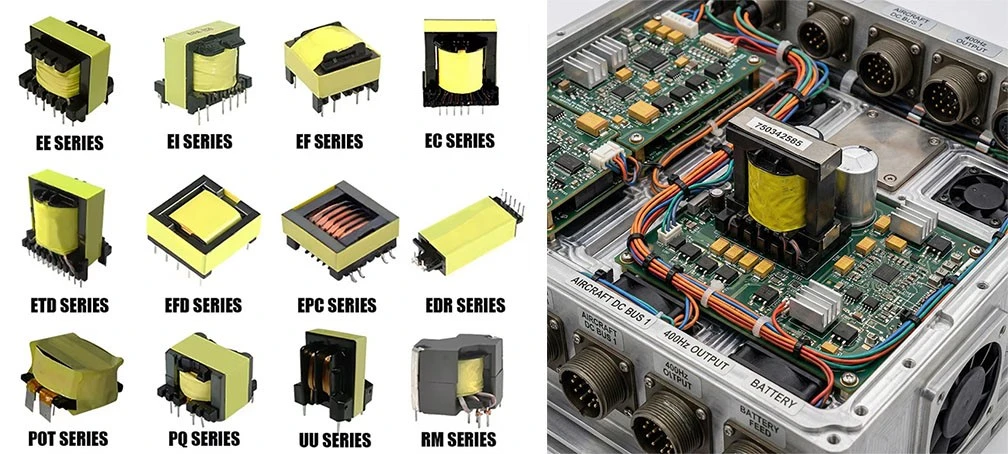

Un transformator convențional este format din două înfășurări-primar și secundar-așezate pe un miez magnetic comun. Miezul este de obicei fabricat din oțel siliconic sau ferită, care oferă o cale de-reluctanță scăzută pentru fluxul magnetic.

Când curentul alternativ trece prin înfășurarea primară, acesta creează un câmp magnetic în schimbare în interiorul miezului. Acest flux magnetic în schimbare se leagă de înfășurarea secundară și induce o tensiune conform legii lui Faraday a inducției electromagnetice.

Un transformator-bine proiectat urmărește:

Maximizați legătura de flux magnetic util

Minimizați fluxul de scurgere

Reduceți inductanța de scurgere

Îmbunătățiți eficiența-transferului de energie

Acest lucru are ca rezultat un coeficient de cuplare ridicat între înfășurările primare și secundare.

Înțelegerea coeficientului de cuplare (k)

Coeficientul de cuplare descrie cât de puternic sunt legate două componente magnetice. Este definit ca:

k=ML1L2k=L1​L2​​M​

Unde:

M= inductanță reciprocă între două înfășurări

L₁= auto--inductanță primară

L₂= auto-inductanță secundară

Intervalul teoretic este:

k = 1→ cuplare magnetică perfectă

k = 0→ fără cuplaj magnetic

Un coeficient de cuplare mai mare înseamnă, în general, mai mult flux magnetic generat de legăturile unei înfășurări cu cealaltă înfășurare. Cu toate acestea, coeficientul de cuplare nu trebuie luat în considerare independent. Valoarea ideală depinde de sistemul electric complet, inclusiv de frecvența, topologia, rezonanța și cerințele de putere.



Un transformator tradițional transferă DC?

Nu. Un transformator convențional nu transferă continuu continuu-în stare staționară de la partea primară la partea secundară. Transformatoarele funcționează prin schimbarea fluxului magnetic. O tensiune continuă constantă nu creează câmpul magnetic variabil necesar pentru acțiunea transformatorului.

Cu toate acestea, polarizarea DC poate afecta performanța transformatorului. Curentul DC excesiv în înfășurare poate:

Conduceți miezul magnetic spre saturație

Creșteți curentul de magnetizare

Creșteți pierderile

Cauza supraîncălzire

Reduceți eficiența

Acesta este un aspect important de proiectare în aplicațiile în care sunt prezente componente DC sau forme de undă asimetrice.

Ce este cuplarea fluxului?

Cuplarea fluxului este un concept mai larg care descrie transferul de energie magnetică în care calea fluxului magnetic este controlată în mod intenționat. Spre deosebire de cuplarea tradițională a transformatorului, modelele cuplate cu flux-nu se bazează întotdeauna pe două înfășurări care împart un singur miez magnetic închis.

Inginerii pot modifica relația magnetică prin:

Geometria înfășurării

Spațierea bobinelor

Goluri de aer

Aranjament de bază

Structuri plane

Materiale magnetice specializate

Această libertate suplimentară de proiectare face ca cuplarea fluxului să fie utilă în aplicațiile în care structurile convenționale ale transformatoarelor pot să nu fie practice. Exemplele comune includ:

Transformatoare plane

Sisteme de transfer de putere fără fir

Componente magnetice RF

Transformatoare specializate pentru limitarea-curentului-defectului

Flux planar-Transformatoare cuplate

Transformatoarele plane folosesc înfășurări plate fabricate pe plăci de circuite imprimate (PCB), substraturi semiconductoare sau structuri magnetice integrate. În loc de metodele tradiționale de înfășurare a sârmei, modelele plane controlează cuplarea magnetică prin dispoziții geometrice precise.

Parametrii importanți de proiectare includ:

Zona de suprapunere primară și secundară

Spațierea înfășurării

Numărul de ture

Alegerea materialului magnetic

Inductanța de scurgere

Capacitate parazita

Performanta termica

Avantajele transformatoarelor plane includ:

Dimensiune compactă
Componentele magnetice plane pot obține profiluri foarte scăzute, făcându-le potrivite pentru electronice de larg consum, electronice auto, sisteme de alimentare de telecomunicații și convertoare de putere de-înaltă densitate.

Funcționare cu-frecvență înaltă
La frecvențe mai mari, modelele de transformatoare convenționale pot suferi pierderi crescute cauzate de limitările miezului, efectul de piele, efectul de proximitate și capacitatea parazită. Structurile plane permit inginerilor să optimizeze mai eficient aceste efecte.

Consecvența producției
Deoarece înfășurările plane sunt produse utilizând metode de fabricare a PCB sau a semiconductorilor, acestea oferă o repetabilitate excelentă în producția de masă.

Cuplaj de flux în transferul de putere fără fir

Transferul de putere fără fir (WPT) este una dintre cele mai recunoscute aplicații ale cuplării fluxului. Spre deosebire de un transformator convențional, sistemele de încărcare fără fir nu au un miez magnetic comun între emițător și receptor. În schimb, energia este transferată prin câmpuri magnetice între bobine separate.

Forța de cuplare depinde de:

Distanța bobinei

Alinierea bobinei

Dimensiunea bobinei

Frecvența de funcționare

Ecran magnetic

Geometria sistemului

Deoarece coeficientul de cuplare este de obicei mai mic decât într-un transformator convențional, sistemele de alimentare fără fir folosesc de obicei rețele de compensare rezonantă. Aceste rețele ajută la îmbunătățirea eficienței prin compensarea pierderilor reactive cauzate de inductanța de scurgere.

Aplicațiile tipice includ:

Încărcare fără fir pentru smartphone

Încărcare fără fir pentru vehicule electrice

Sisteme industriale de alimentare fără fir

Sistemele de încărcare fără fir EV funcționează în mod obișnuit în jurk = 0.2–0.3, deși valorile reale variază în funcție de geometria și alinierea bobinei.

Flux Transfer-Transformatoare de tip

O altă aplicație specializată a cuplării fluxului este transformatoarele de tip flux{0}}transfer-. Aceste sisteme folosesc miezuri magnetice separate conectate prin elemente supraconductoare.

Prototipurile de cercetare au investigat materiale supraconductoare, cum ar fi buclele YBCO, pentru a controla cuplarea magnetică între nuclee independente.

În timpul funcționării normale:

Fluxul magnetic este transferat între miezuri

Sistemul se comportă similar cu un transformator

În condiții de defecțiune:

Elementul supraconductor își schimbă starea

Cuplarea magnetică scade

Curentul de defect poate fi limitat

Această tehnologie este foarte specializată și nu este destinată înlocuirii transformatoarelor convenționale în aplicații generale.

Cuplaj de flux vs Cuplaj tradițional de transformator: Tabel de comparație

Caracteristică	Cuplaj tradițional de transformator	Cuplaj de flux / Cuplaj magnetic specializat
Calea magnetică	De obicei, un miez magnetic închis comun	Miezuri comune, miezuri separate, goluri de aer sau structuri plane
Coeficient de cuplare (k)	În general ridicat, adesea 0,95–0,99	Poate varia de la scăzut la mare, în funcție de geometrie
Inductanța de scurgere	De obicei minimizat	Poate fi redus la minimum sau mărit intenționat
Separarea fizică	De obicei limitat; înfășurările împart un miez	Poate suporta înfășurări sau bobine separate fizic
Izolare electrică	Inerent între primar și secundar	De asemenea, posibil, în funcție de arhitectură
Comportamentul DC	Fără transfer continuu-constante; Polarizarea DC poate satura miezul	Fără transfer continuu-constante; topologia poate fi optimizată pentru polarizare DC sau izolare
Integrare-de înaltă frecvență	Materialul de bază și paraziții pot deveni limitative	Structurile plane pot fi avantajoase
Transfer de putere fără fir	Nu se aplică unui transformator convențional cu miez partajat-	Aplicație comună
aplicații RF	Se poate utiliza cuplaj magnetic convențional	Cuplajele magnetice plane și integrate sunt comune
Limitare de curent-defect	Transformatoarele standard nu oferă în mod inerent acest lucru	Proiectele supraconductoare specializate îl pot încorpora
Aplicații tipice	Conversie de putere, distribuție, audio, transformatoare industriale	Încărcare fără fir, magnetică plană, potrivire RF, sisteme de protecție specializate

Coeficientul de cuplare și inductanța de scurgere

O modalitate utilă de a înțelege relația dintre cuplare și scurgere este prin inductanța de scurgere. Când inductanța de scurgere devine mare în raport cu inductanța de magnetizare utilă, cuplarea efectivă între înfășurări scade.

În transformatoarele de putere convenționale, proiectanții încearcă în general să minimizeze inductanța de scurgere. Cu toate acestea, în unele aplicații de-frecvență înaltă, rezonanță sau curent-limitători, scurgerea controlată poate fi de fapt utilă.

Aceasta este una dintre cele mai importante diferențe dintre un transformator standard și designul de cuplare magnetică-specifică aplicației.

Unde cuplarea tradițională a transformatorului funcționează cel mai bine

Cuplajul tradițional al transformatorului rămâne o alegere puternică atunci când sistemul necesită un transfer eficient de energie magnetică la linie sau frecvențe relativ joase.

Transformatoare de putere
Transformatoarele de putere folosesc miezuri magnetice și înfășurări strâns cuplate pentru a transfera puterea de curent alternativ în mod eficient, menținând în același timp izolarea galvanică între circuite.

Transformatoare de distribuție
Transformatoarele de distribuție sunt proiectate în jurul căilor de flux magnetic bine-controlate, sisteme de izolație, management termic și fiabilitate ridicată pe perioade lungi de funcționare.

Transformatoare audio
Transformatoarele audio folosesc cuplarea magnetică pentru potrivirea impedanței, izolarea semnalului și alte funcții ale circuitului în care răspunsul controlat în frecvență și distorsiunea scăzută sunt importante.

Principalul avantaj al cuplării transformatorului convențional este metodologia sa de proiectare matură, eficiența ridicată și comportamentul magnetic previzibil.

Unde cuplarea de flux este mai potrivită

Flux-cuplate și alte abordări specializate de cuplare magnetică devin atractive atunci când construcția convențională a transformatorului creează limitări.

Transfer de putere fără fir
Încărcarea fără fir necesită ca transmițătorul și receptorul să funcționeze fără un miez magnetic comun. Deoarece bobinele sunt separate, cuplarea este mai mică decât într-un transformator convențional cuplat strâns. Prin urmare, compensarea rezonantă este utilizată în mod obișnuit pentru a îmbunătăți performanța sistemului.

Magnetică plană
Transformatoarele plane pot oferi avantaje majore în ceea ce privește dimensiunea, funcționarea cu frecvență înaltă-, consistența în fabricație, integrarea PCB-ului, paraziții controlați și ambalarea compactă. Acest lucru le face atractive pentru electronice moderne de putere, telecomunicații, computere, electronice pentru automobile și alte sisteme cu spațiu-constrâns.

Potrivirea puterii RF
La frecvențele RF, geometria componentelor magnetice devine din ce în ce mai importantă deoarece capacitatea parazită, efectele substratului și pierderile de material pot domina performanța. Structurile transformatoarelor integrate și plane pot oferi o transformare compactă a impedanței și izolație electrică, în timp ce se potrivesc cu constrângeri stricte de dimensiune PCB sau cip-.

Eroare-Limitarea curentului
Transformatoarele de transfer de flux-supraconductoare specializate au fost, de asemenea, investigate pentru aplicații de limitare-curentului-de defect. În lucrările experimentale publicate, elementele supraconductoare YBCO au fost folosite pentru a cupla două miezuri independente de fier. Când o defecțiune a făcut ca elementul supraconductor să treacă din starea supraconductoare, cuplarea dintre miezuri a fost redusă și curentul de defect secundar a fost limitat.

Cum să alegeți între cuplarea de flux și cuplarea tradițională a transformatorului

Alegerea ar trebui să se bazeze pe cerințele sistemului, mai degrabă decât pe coeficientul de cuplare.

Cuplajul tradițional al transformatorului poate fi adecvat când:

Eficiența ridicată este scopul principal

Frecvența de funcționare este relativ scăzută

Un miez magnetic comun este practic

Este necesar un transfer de putere mare

Inductanța de scurgere trebuie redusă la minimum

O topologie convențională a transformatorului îndeplinește cerințele de izolare

Un design cu flux-cuplat sau specializat poate fi adecvat atunci când:

Primarul și secundarul au nevoie de separare fizică

Este necesar transferul de energie fără fir

Se preferă o structură plană compactă

Operarea cu-frecvență înaltă impune constrângeri nucleelor ​​convenționale

Inductanța de scurgere controlată este utilă

Designul necesită un comportament specializat de limitare a curentului-sau de control-magnetic

Topologia cea mai potrivită depinde de frecvență, nivelul de putere, tensiunea de izolare, capacitatea parazită admisă, constrângerile termice, spațiul mecanic și cuplarea necesară.

Întrebări frecvente

Cuplarea fluxului este aceeași cu cuplarea transformatorului?

Nu tocmai. Cuplarea transformatorului este o formă specifică și utilizată pe scară largă de cuplare magnetică între înfășurările primare și secundare. „Cuplarea cu flux” poate descrie o gamă mai largă de sisteme în care fluxul magnetic este utilizat și controlat în mod intenționat pentru a transfera energie sau a influența interacțiunea dintre circuitele magnetice separate.

Este întotdeauna mai bun un coeficient de cuplare mai mare?

Nu. Un k mai mare reduce în general scurgerile și este de dorit în multe transformatoare convenționale. Cu toate acestea, unele aplicații de rezonanță, RF, de putere-wireless și de protecție pot folosi în mod deliberat cuplaj inferior sau controlat. Valoarea țintă depinde de topologia circuitului și de caracteristicile electrice dorite.

Care este un coeficient de cuplare tipic pentru transferul de putere fără fir?

Nu există o valoare universală. Sistemele de încărcare fără fir EV funcționează în mod obișnuit în jurk = 0.2–0.3. Alte arhitecturi de putere fără fir pot avea coeficienți de cuplare substanțial diferiți în funcție de geometria bobinei, distanță și aliniere.

Un transformator transferă DC?

Un transformator nu transferă continuu-continuu prin acțiunea transformatorului. Transferă energie prin schimbarea fluxului magnetic. O componentă de curent continuu aplicată la primar poate afecta miezul magnetic și poate provoca saturație, dar nu este transferată direct la secundar ca stare constantă-CC.

Un transformator plan poate înlocui un transformator convențional?

Uneori, dar nu universal. Transformatoarele plane pot oferi avantaje majore în ceea ce privește dimensiunea, funcționarea cu frecvență înaltă-, consistența în fabricație și integrarea PCB-ului. Transformatoarele bobinate convenționale pot fi încă de preferat pentru unele aplicații cu putere mare-, frecvență joasă- sau constrânse mecanic.

Care este diferența dintre cuplarea magnetică și transferul de putere fără fir?

Cuplajul magnetic este mecanismul electromagnetic de bază. Transferul de putere fără fir este o aplicație a acestui mecanism. Sistemele de alimentare fără fir folosesc de obicei bobine separate fizic, în timp ce un transformator convențional utilizează în mod normal înfășurări poziționate suficient de aproape pentru a împărtăși un miez magnetic sau o cale magnetică strâns controlată.

Concluzie

Principala diferență dintre cuplarea transformatoarelor tradiționale și arhitecturile cuplate cu flux{0}}nu este doar valoarea coeficientului de cuplare. Întrebarea mai importantă este modul în care calea fluxului magnetic, geometria înfășurării, inductanța de scurgere și relația fizică dintre cele două circuite sunt proiectate pentru aplicație.

Transformatoarele tradiționale sunt optimizate pentru un transfer eficient și fiabil al energiei AC folosind circuite magnetice strâns cuplate. Flux-structurile magnetice specializate și cuplate oferă libertate suplimentară de proiectare pentru transferul de putere fără fir, magnetice plane, circuite RF și tehnologii avansate de protecție.

Pentru inginerii care selectează o componentă magnetică, proiectarea potrivită trebuie evaluată utilizând setul complet de cerințe-incluzând frecvența, puterea, izolația, coeficientul de cuplare, inductanța de scurgere, performanța termică, paraziții și dimensiunile fizice-în loc să se aleagă o topologie bazată doar pe un parametru.
